Dobry, czy ktoś ma pod ręką rozpiskę kostki ISO z radia 3D Arkamys?

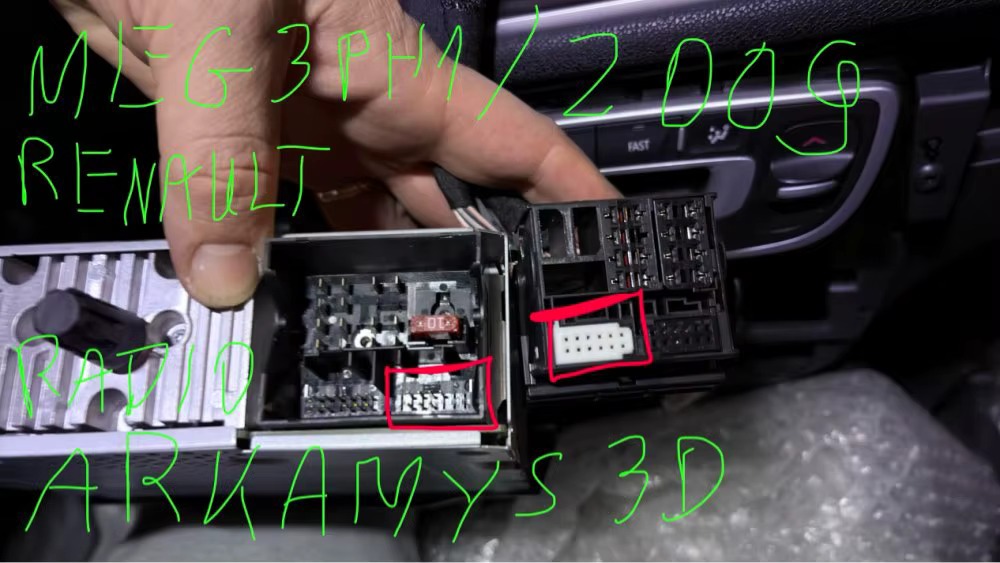

Pacjent Megane 3 ph 1, 2009, brak ekranu navi i joistick - mam zwykły mały ekran z 3D Arkamys, sterowanie pod kierownicą i wejśćie AUX / USB pod radiem za klapką.



dziękuję

[aniewa]

Biała kostka ma piny do podłączenia mikrofonu.

[Miloslaw]

Super dziękuję, a masz może cały schemat podłączenia, jaki PIN za co odpowiada? Pobrałem Visu z działu pliki, ale połapać się tam ciężko...
dzięki!

[aniewa]

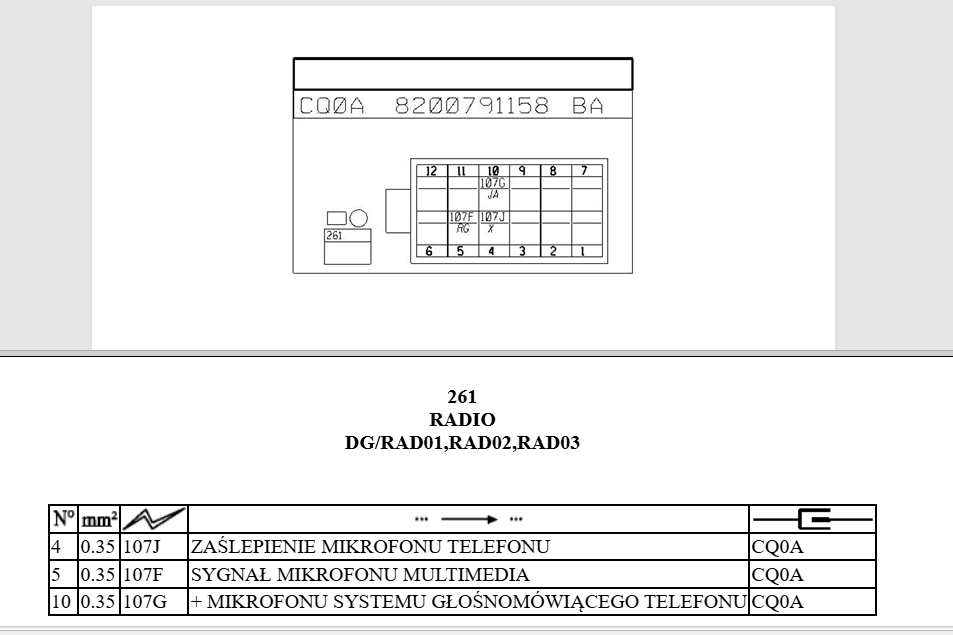

Na wszystkich schematach biała kostka w radiu posiada tylko trzy aktywne piny służące do podłączenia mikrofonu. We wtyczce masz więcej kabelków?

[Miloslaw]

mam tylko 3, ale problem jest inny.
Montuję radio od Majfriendów z Androidem i nie wstaje. Albo coś źle jest wpięte we wtyczce quadlock od frienda albo wysłali mi zły moduł CANBUS i radio nie wstaje.

Dlatego też  potrzebny schemat całej kostki.



dzięki !

czy ktoś ma również pojęcie, czy radio w Megane / Scenic włącza się po sygnale z modułu CAN BUS na przewody w radiu CAN High oraz CAN Low?
Dotarłem do takiego info, że te radia nie mają klasycznego ACC po zapłonie (czyli dodatkowego kabla ACC), mają za to stałe "+12V" oraz masę "-GND", a po uruchomieniu zapłonu jak wyżej - moduł Can Bus wysyła odpowiedni sygnał i radio się budzi...
dzięki!

Edytowane 27 Marca przez Miloslaw

[TimmBerk]

Tam masz opisaną procedurę startu seryjnego radia. Ale dobrze podłączony moduł od majfrendów powinien to ogarnąć i "przetłumaczyć" na ACC.

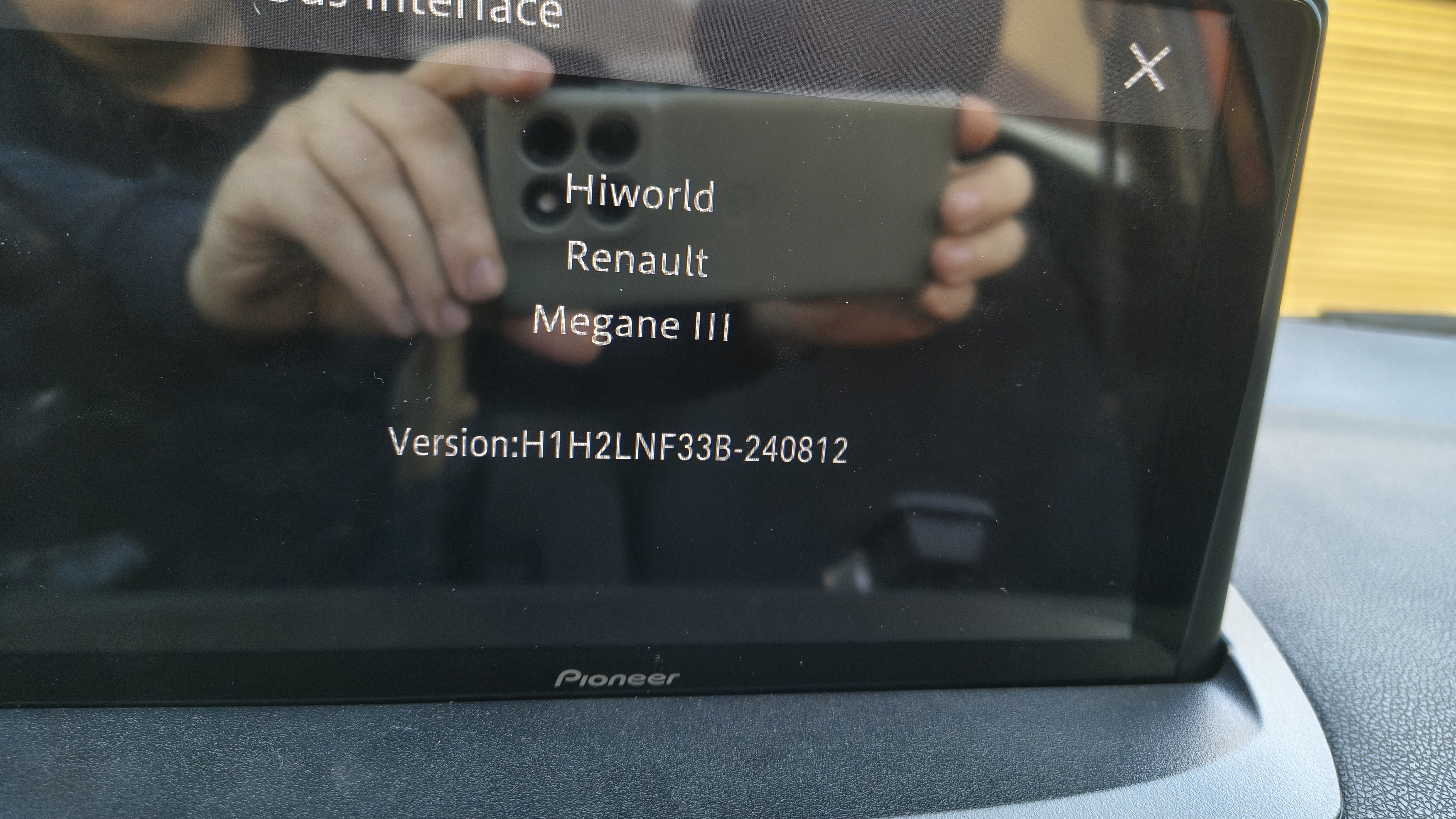

Ja mam zmienione radio na Pioneer SPH-PF97, które jest kompatybilne z wiązkami od majfrendów i mam moduł HiWorld który działa (po za tym że musiałem wyciąć pewnien wystający element z kostki)

[Miloslaw]

Dziękuję wszystkim za pomoc!

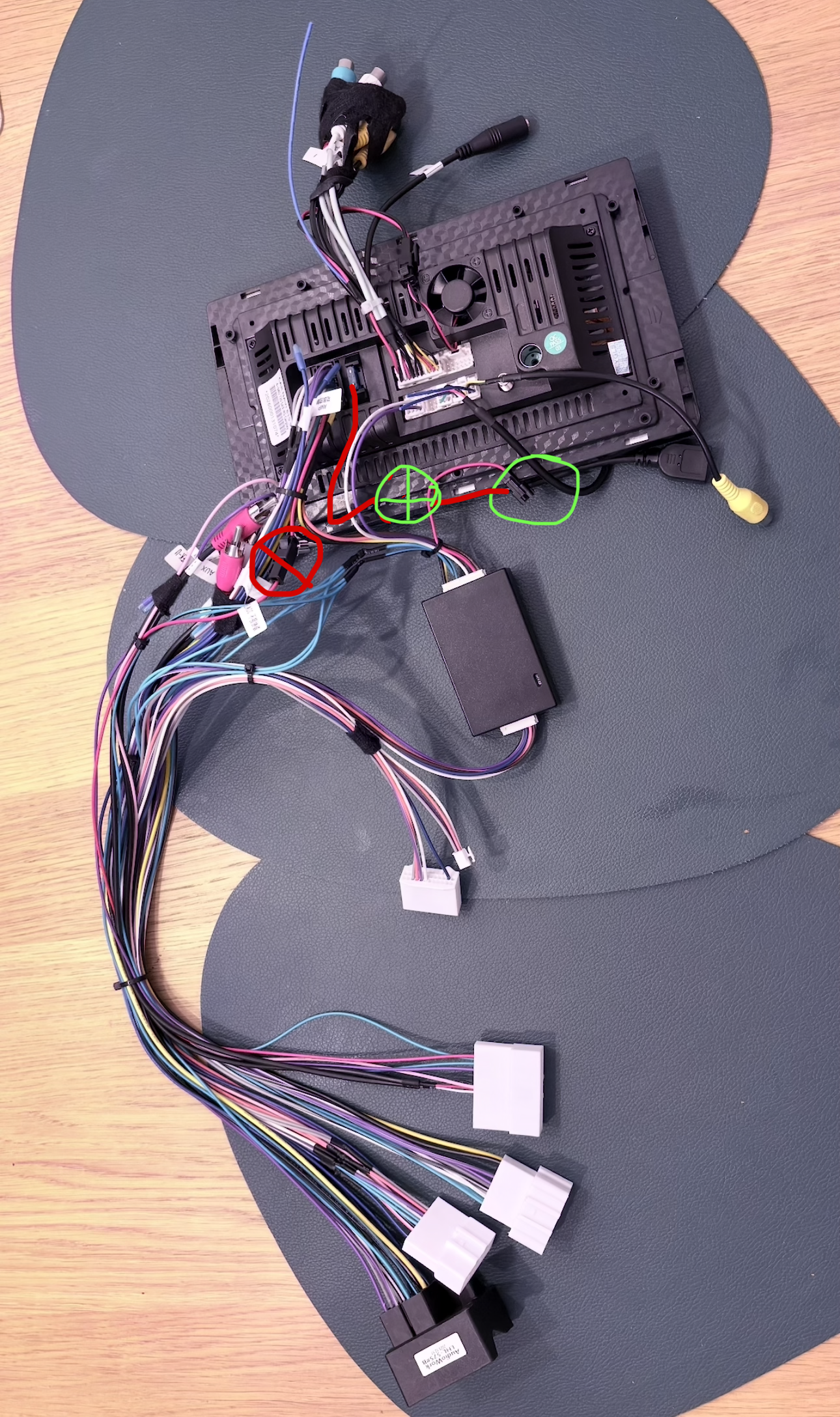

Tak, acc radio dostaje po Canbus. Pobawiłem się wtyczkami ACC na wiązce od frienda, podpiąłem inaczej niż instrukcja - czyli dałem połączenie na krótszych kablach, dalej podłączenie zestawu, start silnika i Can obudził radio. Teraz radio już wstaje za każdym razem nawet tylko po zapłonie 🙃!
w moje wersji nie ma wolnej wiązki „Back” dla kamery, ale na to wychodzi że kamera dostaje sygnał również po CAN - budzi się po wbiciu wstecznego i tyle, połączenie jedynie chinch. Powodzenia dla przyszłych instalacji
