Witam,

Może ktoś już przerabiał montaż kamery cofania w Kadjarze?

Czy mogę mieć nadzieję, że wiązka będzie już poprowadzona?

Pozdrawiam

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Napisano (edytowany)

Instalacji nie ma. Wiązka jest kupowana z kamerą.

Ten link znasz?

Edytowano przez Andon
  • Like 1

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Nie. Dzięki bardzo.

Więc tak. Pogrzebałem trochę po zagranicznych forach i w wyższych wersjach wyposażeniowych w szczególności Bose i X-mod jest instalacja, tylko nie w postaci osobnej kostki a kabli w kostce zbiorczej  w tylnej klapie bagażnika. Żeby sprawdzić trzeba zdjąć okładzinę klapy. Jutro sprawdzę u siebie.

Super Tutorial jest tutaj:  https://www.kadjar-forum.de/index.php/Thread/2287-Anleitung-original-Rückfahrkamera-einbauen-nachrüsten/#post49683 (Do zdjęć potrzebna rejestracja).

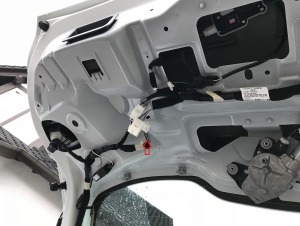

Poniżej zdjęcia samochodu mającą już instalację.

Bild 5.JPG

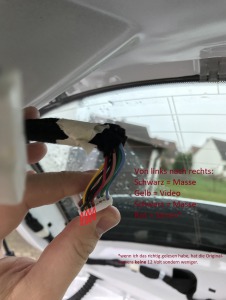

Bild 6.JPG

Edit.

Kadjar 2018 w wersji Intense wiązka do kamery cofania jest. Wchodzą cztery kabelki z głównej wiązki do kostki ale wyjścia na kamerkę już nie ma. Teraz muszę sprawdzić czy przewody są wpięte w R-Linka, bo zdarzało się, że przewody "gineły" gdzieś w wiązce.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Kamera zamontowana. Musiałem przeciągnąć całą wiązkę, bo przewody z bagażnika nie były podłączone do R-linka - szkoda, bo bardzo dużo Kadjarów ma wiązkę kompletną.

Kamerkę która bez żadnych modyfikacji działa z 6v z R-Linka kupiłem tutaj:

kamerka

oraz piny do wtyczki R-Linka:

Piny.

Przewód czterożyłowy kupiłem w Mrówce.

Funkcję kamery odblokowałem ddt4all. Dziś pobawię się dalej, celem obniżenia linii prowadzących.

Koszt całości ok. 100 zł + 3 godziny pracy.








Udostępnij ten post


Link to postu
Udostępnij na innych stronach

@sylwekdm podaj jeszcze które piny w kostce r-linka odpowiadają przewodom w kamerce.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

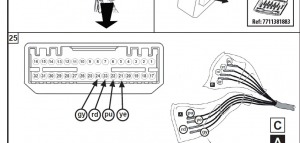

21 - video +

22 - video -

23 - zasilanie 6V +

24 - zasilanie -



Wszystkie zamienniki kamer są na 12V - R-Link wysyła 6V - nie każda kamerka to uciągnie. Można zasilanie 12V pobrać z lampy biegu wstecznego - ale powstaje wtedy mały defekt przy wyłączaniu biegu wstecznego. Przez dwie sekundy nie ma obrazu.


Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Napisano (edytowany)

Można też dać zasilanie z tylnych świateł "dziennych" - one świecą cały czas (przynajmniej w Megance)

Albo dać przetwornicę za parę zł np taką

Edytowano przez Andon
  • +1 1

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Napisano (edytowany)

Przy stałym zasilaniu kamery nie wiadomo jak by się zachował R-Link gdyby cały czas otrzymywał sygnał video.

Poza tym w Kadjarze trzeba było by aktywować światła tylne "dzienne" ddt4all.

Na wszelki wypadek miałem przetwornicę taką: Przetwornica. - szumy były większe niż bez. Za dużo chyba amperaż spadał.

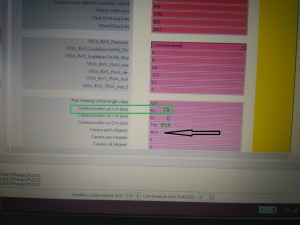

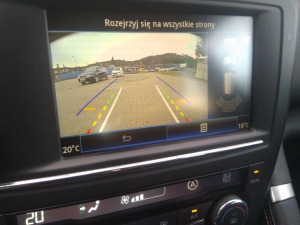

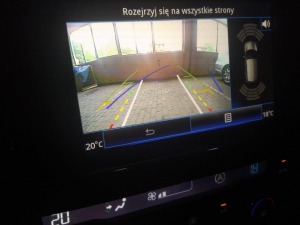

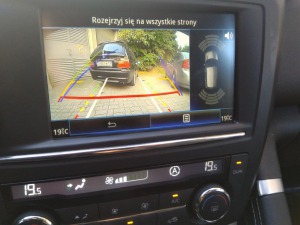

Wczoraj kadrowałem obraz przy pomocy dtt4all - jest lepiej - ale nie idealnie. Możliwości programowe się skończyły i trzeba będzie pod kamerkę zastosować jakąś podkładkę skośną aby ją fizycznie obniżyć.






Edytowano przez sylwekdm

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Większość kamerek chińskich ma takie zgrubienie na kablu, jest tam LDO i rezystor na wejściu do obniżenia napięcia. Jak się go zewrze to tak, żeby na LDO trafiało 6V z R-Linka to na wyjściu będzie 3.3V, czyli tyle ile kamera potrzebuje.

  • +1 1

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

O widzisz u mnie jest "zgrubienie" - przy następnym grzebaniu przy kamerce spróbuję choć teraz na obraz nie mam co narzekać.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

@Qbak a to "zgrubienie" to nie jest zalane/zgrzane na stałe?



1 godzinę temu, sylwekdm napisał:

Przy stałym zasilaniu kamery nie wiadomo jak by się zachował R-Link gdyby cały czas otrzymywał sygnał video.

Ale... zasilanie kamery z R-Linka jest albo cały czas albo po wrzuceniu wstecznego.

Z drugiej strony brak wizji przez 2 sek to nic strasznego.

  • Like 1

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

No jest zalane. Trzeba rozciąć delikatnie nożykiem na pół, wyciągnąć płytkę, poprawić, włożyć i zalepić.

  • Like 1

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

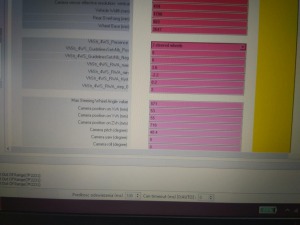

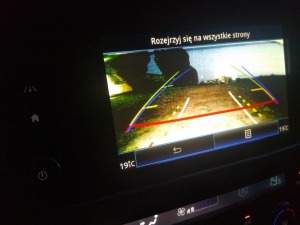

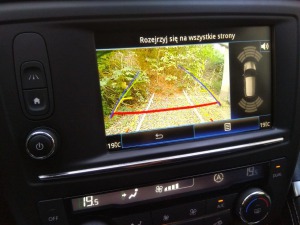

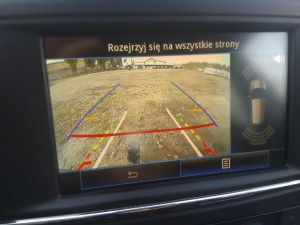

Kamerkę fizycznie obniżyłem. Teraz szukam w opcjach ddt4all, przesunięcia obrazu w lewo ponieważ sama kamerka jest nie symetrycznie fabrycznie zamontowana w klapie bagażnika.




Udostępnij ten post


Link to postu
Udostępnij na innych stronach

@sylwekdm

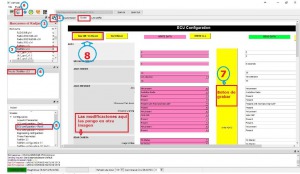

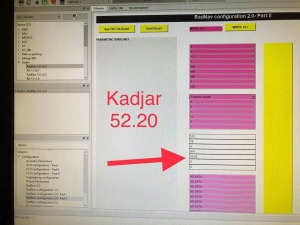

Tutaj masz wszystkie dane jak to powinno być fabrycznie (według Hiszpańskiego forum) w kadjarze:




  • Like 1

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Napisano (edytowany)

Dzięki. Próbowałem tych ustawień z forum niemieckiego, nic nie dały, prawdopodobnie z dwóch przyczyn:

- mam nie oryginalną kamerkę.

- ustawienia które podałeś są dla tych którzy w R-Linku przeszli z softu 2.X na 3.X kiedy linie kamerki dostawały buga.

 Ja jestem od początku na sofcie 3.3


Edytowano przez sylwekdm

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
