Megane II phI Hands free

[e-mil11]

1 godzinę temu, fluence4 napisał:

A mi ktoś powie dlaczego po 3 dniach nieużywanego samochodu przychodzę do niego to włożenie rąk w żadnych klamkach nie otwiera mi w ogóle auta ? muszę użyć karty ? dodam że pociągniecie 2x klamką od kierowcy nic nie daje. Dodam również że na codzień auto się otwiera w każdych drzwiach i nie mam z systemem Hands Free żadnych problemów na codzień

Oznacza to tyle, że sensor nie zardzewial, a problem jest ze switchem na jego odwrocie (lub ewentualnie popychaczem, który naciska na switch przy pociągnieciu za klamkę).

[Grzegorzmeg2]

2 godziny temu, jabrze napisał:

Drzwi kierowcy prawidłowo.

W przypadku niektórych awarii zamka lub klamki nastepuje rozdzielenie czujników opto na strony-wsuniecie ręki może nie otworzyć zamkow. Z drugiej strony wsunięcie otworzy wszystkie zamki.

Ok ale mi chodziło o zamykanie mikrostykami w klamce.

Pytałem o przewodzenie pomiędzy drugim i trzecim pinem w fotokomórce. Jeżeli jest jak zakładam to można naprawiać każdą czujkę poprzez wymianę (jeśli jest uszkodzony) switcha. którym bedziemy zamykać obwód na 2 i 3 pinie poprzez pierwsze pociągnięcie klamki. Te czujniki są nieszczelne i jeśli coś w nim grzechocze to prędzej czy później przestanie działać.



[jabrze]

Nigdy bez udziału czujki opto nie otworzymy drzwi pociągając klamkę jednokrotnie. Pierwsze pociągnięcie, lub aktywne zadziałanie czujki powoduje zwolnienie blokady dla wszystkich drzwi . Tak jest zaprogramowany sterownik.

[fluence4]



czyli co mam w takim razie zepsute bo już się pogubiłem ?

Edytowane 23 Listopada 2017 przez fluence4

[Grzegorzmeg2]

15 minut temu, jabrze napisał:

Nigdy bez udziału czujki opto nie otworzymy drzwi pociągając klamkę jednokrotnie. Pierwsze pociągnięcie, lub aktywne zadziałanie czujki powoduje zwolnienie blokady dla wszystkich drzwi . Tak jest zaprogramowany sterownik.

Dokładnie tak. Pociągam za lewą klamkę pasażera a otwieram drzwi kierowcy. To takie doraźne rozwiązanie do czasu zakupu czujek, tylko jak kupić sprawną.

20 minut temu, fluence4 napisał:



czyli co mam w takim razie zepsute bo już się pogubiłem ?

Po takim czasie czujka się dezaktywuje ale poprzez pociągnięcie klamki powinno otworzyć. Może akumulator już słaby i przechodzi w tryb "economy mode"

[fluence4]

akumulator właśnie kupiłem nowy na zimę

[jabrze]

Dwukrotne pociągnięcie klamki i otwieranie pojedynczym pociągnięciem przy pomocy czujnika opto działa ponad dwie doby od zamknięcia przyciskiem w klamce. Później musimy użyć karty.



Źle udzieliłem odpowiedzi odnośnie pinów - myślałem o klamce.

Czujniki opto są pod napięciem i oporności nie mierzymy bo tam następuje tylko zmiana stanu logicznego. Możemy mierzyć tylko napięcie. Wyzwolenie o ile dobrze pamiętam jest stanem niskim.

[e-mil11]

2 godziny temu, jabrze napisał:

Dwukrotne pociągnięcie klamki i otwieranie pojedynczym pociągnięciem przy pomocy czujnika opto działa ponad dwie doby od zamknięcia przyciskiem w klamce. Później musimy użyć karty.





Mylisz się. Czujnik optyczny jest aktywny przez około 72h. Po tym czasie system optyczny przechodzi w stan uśpienia i otwarcie jest możliwe poprzez pociągniecie za klamkę.
Nie ma potrzeby używania karty. Jeżeli nie wierzysz to pociągnij klamkę bez wkładania za nią ręki (tak aby czujnik jej nie widział), gwarantuję, że samochód się otworzy.





2 godziny temu, jabrze napisał:

Źle udzieliłem odpowiedzi odnośnie pinów - myślałem o klamce.

Czujniki opto są pod napięciem i oporności nie mierzymy bo tam następuje tylko zmiana stanu logicznego. Możemy mierzyć tylko napięcie. Wyzwolenie o ile dobrze pamiętam jest stanem niskim.

Nie rozumiesz o co pytał Grzegorzmeg2. Mierzył oporność na mikroswitchu sensora optycznego a nie samego sensora. Strzelam, że 50% nie działania otwierania to rdza na płytce sensora a 50% uszkodzony (zwarty) switch na odwrocie sensora.

Jeszcze raz polecam lekturę mojego posta z 2014 roku. Wklejam poniżej.

Dnia 3.08.2014 o 13:28, e-mil11 napisał:

Wczoraj dobrałem się do switcha w klamce PP drzwi. Po wymianie działa zamykanie guziczkiem na klamce w drzwiach PP i PT.

Dodatkowo naprawiło się otwieranie po włożeniu ręki za klamkę i/lub pociągnięciu za klamkę w drzwiach PP i PT.

Dzisiaj rozbebeszę lewe drzwi i zobaczę dlaczego nie działa otwieranie w drzwiach LP i LT. Rokowania są dobre



Dodano: 23 lip 2014 - 11:09

Ok, aktualizacja.



Dopiero wczoraj dobrałem się do drzwi kierowcy. Wymontowałem czujnik obecności zgodnie z serwisówką.

Okazało się, że switch z tyłu czujnika był zablokowany w pozycji wciśnięty przez gumową osłonę, która przeparciała i postrzępiła się.

Nożykiem wyciąłem całą osłonę. Z brzegów przycisku wydłubałem kawałki sparciałej gumy i włącznik zaczął chodzić. Sprawdziłem czujnik optyczny z drugiej strony i również działa.

Niestety brak gumowej osłony trzeba nadrobić. Albo doklejeniem kawałka plastiku do switcha (2-3mm wysokości) lub jego wymianę.

Ja zdecydowałem się wymienić. Trzeba odlutować 4 nóżki. Tylko do nóżek 3 i 4 dochodzą ścieżki, nóżki 1 i 2 to puste styki - to tak do wiadomości jakby komuś zdarzyło się urwać styk na płytce, ja urwałem 2.

Do wymiany można wykorzystać dowolny switch o podstawie 6x6mm i wysokości 6-7mm. Pasują również te zamykające z drugiej strony klamki.

Ja użyłem switcha o wysokości 5mm (taki akurat miałem) do którego przykleiłem kawałek plastiku.



Po złożeniu całości działa HF w drzwiach LP. Zostały mi jeszcze do sprawdzenia LT, podejrzewam że sytuacja jest podobna.



Zastanawia mnie jeszcze jedno. Otwarcie po włożeniu ręki za klamkę następuję do ok. 20-30 minut. Potem muszę pociągnąć za klamkę.

Może to mieć związek z tym, że nie działa czujnik LT? Czy może słaby akumulator i komputer odcina czujnik obecności po krótszym czasie niż 72h?



Dodano: 03 sie 2014 - 13:28

Jeszcze jedna aktualizacja.

Naprawiłem hand free w drzwiach LT. Sytuacja podobna jak w drzwiach LP, z tym że gumowa osłonka switcha jeszcze nie sparciała. Była jednak wciśnięta na stałe przez to, że naciskał na nią biały popychacz od klamki. Naprawa wyglądała podobnie, wymiana switcha i poprawienie lutowania na płytce (płytka była delikatnie zaśniedziała, ścieżki i styki miały znamiona rdzy). Przemyłem tez płytkę płynem kontakt S i U. Podczas naprawy nie sądziłem, że zadziała bo płytka była w naprawdę kiepskim stanie, jednak po złożeniu wszystkiego do kupy okazało się, że płytka przeżyła.

Po kilkunastu godzinach od zamknięcia sprawdziłem czy zadziała otwieranie poprzez samo włożenie ręki za klamkę. Okazało się, że działa.



Podsumowanie.

Switche zamykające połączone są stronami. Awaria jednego, odcina zamykanie w obydwu drzwi po danej stronie pojazdu.

Sensory dłoni nie są połączone, awaria jednego odcina otwieranie poprzez włożenie ręki za klamkę tylko danych drzwi.

Jeżeli sensor dłoni nie działa (drzwi nie otwierają się po włożeniu ręki) to najprawdopodobniej zablokowany/wciśnięty na stałe jest switch z tyłu sensora. Świadczy o tym jeszcze to, że pozostałe sensory aktywne są przez kilka(naście) minut. Po podejściu do samochodu np po nocy niemożliwe jest otwarcie samochodu poprzez włożenie ręki w którąkolwiek klamkę. Wymagane jest pociągnięcie za klamkę, aby odblokować zamki.



Mam nadzieję, że Wam również uda się reaktywować hands free w Waszych autach.



Edytowane 23 Listopada 2017 przez e-mil11
literówki

[jabrze]

Niejeden czujnik opto naprawiłem i w niejednym Megane, Lagunie ,Espace, Flence ,Wielu itd  usuwałem te usterki. Mogę się mylić z czasami przejścia czujek w stan spoczynku, bo w różnych sa różne czasy na skutek wyłączenia na nich zasilania( przełączenia w BSI) i obraniczenia do minimum prądu na potrzeby własne.

Jasny wniosek - Twoje BSI nie przechodzi do stanu spoczynku i  po miesiącu postoju szans na odpalenie nie ma żadnych.

Moje Megane po trzech pełnych dobach otworzyć mogę tylko karta. Lagunę i Espace po 4 i 5 pod warunkiem, że do zamknięcia żadnego z nich nie użyłem karty. W samym Megane jest kilka różnych softów.

Uszkodzenie w opto jest więcej np zmatowienia diody, czy fototranzystora co ma znaczny wpływ na czułość, a nie napięcie akumulatora.

[blake]

W mojej Megane 3 np miałem taki problem, że dwoje drzwi lewych, przód i tył nie otwierało mi się po włożeniu ręki za klamkę, natomiast po podciągnieciu za klamkę obojętnie z przodu czy z tyłu otwierało wszystkie drzwi. Kupiłem na próbę jeden sensor używany na allegro, założyłem pierwsze na przednie drzwi, no i zaczęło działać pp włożeniu paluszka za klamkę. Tył nadal nie działał na czujnik, kupiłem drugi czujnik optyczny na allegro, ale niestety na 99%przyszedl nie sprawny i tylne drzwi do dziś na czujke nie działają. Pewnie jakbym trafił na sprawny to wszystko byłoby w porządku. Aa i wymieniłem zaślepki na ten czujnik optyczny, niestety jedna sztuka w ASO 50zl, ale wydaje się być lepiej wykonana niż ta która miałem fabrycznie w drzwiach, solidniejsza uszczelka i lepiej pasuje.

[Grzegorzmeg2]

8 godzin temu, e-mil11 napisał:

Mierzył oporność na mikroswitchu sensora optycznego a nie samego sensora

No wlasnie o przewodnosc na tym switchu mi chodzi. Po drugiej stronie plytki jest uklad scalony i kilka opornikow ktore po zalaniu moga zwierac. Koroduja rowniez 3 za nozki od gniazda do gniazda.

U mnie na switchu wystepuje 1.15 ohm oporu a po nacisnieciu 0. Sa to piny 2i 3 czarny i brazowy przewod.

[szeryf1977]

Witam. U mnie optyka nie działa już od dawna, otwieram przez pociągnięcie klamki tylko od kierowcy , mikrostyki od zamykania wymieniłem wszystkie a od wczoraj auto samo się otwiera po paru sekundach. Oczywiście gdy stoję w pobliżu. Co to może byc?

[mireczek01]

Otwiera się ponieważ na którymś mikrostyku który wymieniłeś robi się zwarcie (sam zwiera blaszki). Jak jesteś w pobliżu to wtedy wyczuwa kartę i zamyka. Żeby się dowiedzieć który mikrostyk jest winny poodłączaj po kolei kostki w drzwiach i zobacz kiedy nie będzie się sam zamykał.

[e-mil11]

21 godzin temu, jabrze napisał:

Niejeden czujnik opto naprawiłem i w niejednym Megane, Lagunie ,Espace, Flence ,Wielu itd  usuwałem te usterki. Mogę się mylić z czasami przejścia czujek w stan spoczynku, bo w różnych sa różne czasy na skutek wyłączenia na nich zasilania( przełączenia w BSI) i obraniczenia do minimum prądu na potrzeby własne.

Jasny wniosek - Twoje BSI nie przechodzi do stanu spoczynku i  po miesiącu postoju szans na odpalenie nie ma żadnych.

Moje Megane po trzech pełnych dobach otworzyć mogę tylko karta. Lagunę i Espace po 4 i 5 pod warunkiem, że do zamknięcia żadnego z nich nie użyłem karty. W samym Megane jest kilka różnych softów.

Uszkodzenie w opto jest więcej np zmatowienia diody, czy fototranzystora co ma znaczny wpływ na czułość, a nie napięcie akumulatora.

A świstak siedzi i ....

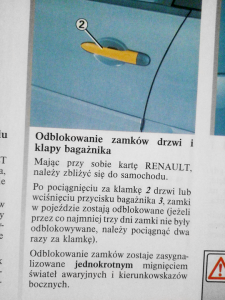

W takim razie musisz napisać jakieś oficjalne pismo do Renault, że mają błąd w instrukcji obsługi:





31 minut temu, szeryf1977 napisał:

Witam. U mnie optyka nie działa już od dawna, otwieram przez pociągnięcie klamki tylko od kierowcy , mikrostyki od zamykania wymieniłem wszystkie a od wczoraj auto samo się otwiera po paru sekundach. Oczywiście gdy stoję w pobliżu. Co to może byc?



Otwiera się, bo na 99% jeden z sensorów ma wciśnięty/zablokowany/uszkodzony switch. Jeżeli masz trochę zdolności manualnych to wymieniasz switch, jeżeli nie to cały sensor. Jak sprawdzić, który jest uszkodzony? Odłączając kolejno kostki przy drzwiach. Po odłączeniu wadliwych, samochód nie powinien się otwierać.
Oczywiście istnieje jeszcze możliwość, że zwarty jest przycisk otwierający na karcie. Jeżeli masz inną kartę to sprawdź czy usterka też występuje gdy masz ją w pobliżu.



2 minuty temu, mireczek01 napisał:

Otwiera się ponieważ na którymś mikrostyku który wymieniłeś robi się zwarcie (sam zwiera blaszki). Jak jesteś w pobliżu to wtedy wyczuwa kartę i zamyka. Żeby się dowiedzieć który mikrostyk jest winny poodłączaj po kolei kostki w drzwiach i zobacz kiedy nie będzie się sam zamykał.



Przecież napisał, że powymieniał mikrostyki od zamykania. One nie mają nic wspólnego z otwieraniem.

Ludzie, nie mylcie pojęć.

Edytowane 24 Listopada 2017 przez e-mil11
estetyka

[mireczek01]

18 minut temu, e-mil11 napisał:

Przecież napisał, że powymieniał mikrostyki od zamykania

Masz rację, źle przeczytałem, a raczej zrozumiałem, że mu się zamyka .
