Megane II phII Lusterko fotochromatyczne - montaż

[pemo0]

Witam

Założyłem lusterko fotochromatyczne do meganki II ph II i mam mały problem z połączeniem, są dwie kostki jedna brązowa z jedną taśmą z dwoma żyłami od klimatroniku a druga czarna z jedną taśmą z trzema żyłami od czujnika zmierzchu i wycieraczek. Czy jest możliwość podłączenia się pod czarną kostke (czujnik zmierzchu) tak aby lusterko załączało się po automatycznym włączeniu świateł przez czujnik

[karllo]

A po kiego? Nie masz żadnej wtyczki na podsufitce? Lusterko działa automatycznie, podłączasz zasilanie i zapominasz o nim.

[pemo0]

Po takiego że w dzień nie ma potrzeby aby to lusterko było włączone i dlatego chciałbym podłączyć się pod czujnik zmierzchu

[gojgien]

Fabrycznie lusterko jest zasilane równolegle z zapalonymi światłami (i nie z pod czujnika a dopiero po UCH) jeśli nie posiadasz świateł do jazdy dziennej, to zgodnie z przepisami i tak w dzień masz światła włączone, a lusterko jest wstępnie przyciemnione, co nie przeszkadza w obserwacji tego co za autem się dzieje.

U siebie lusterko mam podłączone pod zasilanie lampki wewnętrznej, światła ustawione w automacie, a czujnik światła zaklejony od środka by zawsze widział ciemność.

Bardzo często mi się przytrafiało przypadkowo zmieniać położenie wyłącznika świateł z poz 1 na 0 przy przełączaniu kierunkowskazów.

Teraz zawsze jest na 0, a światła zapalają się zaraz po zapłonie silnika.

W lusterku natomiast występuje tylko lekkie przyciemnienie kolorów tego co za mną.

Możesz sobie poszukać na kostce w lewym słupku gdzie jest podłączona taśma, czy masz do niej doprowadzone przewody do zasilania lusterka i albo wymienić taśmę, albo po prostu z przed kostki przedłużyć te przewody do lusterka. Będziesz miał identycznie jak przy fabrycznych instalacjach z lusterkiem elktrochromatycznym. (jeśli oczywiście w UCH będzie ta opcja dostępna bez włączanie CLIP-em)

Edytowane 23 Marca 2016 przez gojgien

[karllo]

gojgien moim zdaniem nie ma co kogoś uszczęśliwiać na siłę, niech zrobi jak chce, tylko niech później następnemu właścicielowi powie o modyfikacjach aby tamten w razie czego nie tracił czasu na szukanie problemu jak się jakiś pojawi, bo jest inaczej niż fabrycznie.

Weź miernik i sprawdź jakie masz tam napięcie na tej czarnej wtyczce.

Edytowane 23 Marca 2016 przez karllo

[gojgien]

Dlatego podpowiadam praktyczne rozwiązania by to zrobić albo tak jak fabrycznie (dla ograniczenia kosztów i poszukiwań taśm zastępując to przewodami) albo całkowicie niezależnie od układów sterowania opartych na elektronice. (czujnik światła pod lusterkiem)

Skoro już rozmawiamy o detalach to niestety do czujnika światła i opadów biegnie TYLKO masa jednym przewodem (ścieżką w taśmie) i wraca dwoma pozostałymi w 2 różne miejsca., co jest widoczne na schemacie.

0074_A4.PDF

Wynika z niego ,że opcja jaka sobie kolega wykombinował jest w tym przypadku możliwa ale....

Do zakupionego lusterka trzeba podłączyć na stałe plus po zapłonie, a przewód masy z lusterka podłączyć do 2 pinu czarnej kostki. To ten który biegnie do UCH i steruje zapalaniem świateł.

Niestety nie biorę odpowiedzialności za możliwe uszkodzenie czujnika. Nie znam jego parametrów i nie jestem pewny czy prócz tego co w UCH uruchamia, będzie jeszcze potrafił na stałe masą lusterko zasilać bez przegrzewania swoich elektronicznych elementów.

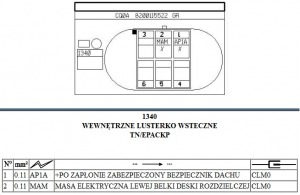

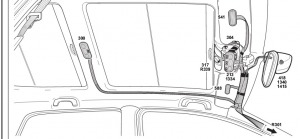

poniżej jeszcze 2 szkice które mogą być pomocne w poprawnym podłączeniu lusterka

S26.PDF

S3.PDF

Edytowane 23 Marca 2016 przez gojgien

[karllo]

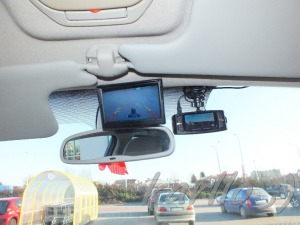

Obecny wygląd po zmianie lusterka, Scenic II PHI zamontowane lusterko z Megane II PHII

Muszę jeszcze pokombinować z zaślepką kabli, w MII jej nie było a w SCII jest.

Uchwyt pasuje prawie idealnie na miejsce starego, musiałem podmienić blaszkę blokującą, inaczej lusterko luźno latało, gorzej z obudową uchwytu, dobrze pasuje do szyby ale jest lekko mniejsza. Próbowałem pod pasować starą z SCII do lusterka z MII ale nie pasuje więc trzeba kupować komplet, nie da się za bardzo kombinować z podmianą pojedynczych części.

[pemo0]

Jak sprawdzic czy lusterko fotochromatyczne jest sprawne?

Po podłączeniu czarnego przewodu do masy a białego do plusa nie zaświeca się dioda na przodzie lustra i nie wiem czy jest sprawne.

[gojgien]

W lusterku nie ma co się świecić.

A to w tych otworach to czujniki światła.

Po podłączeniu zasilania szkło lekko się przyciemnia jak zasłonisz palcem otworek który jest z przodu obudowy, ten w stronę szyby. A jak w ten drugi pod szkłem, dodatkowo poświecisz latarką, to przyciemni się jeszcze bardziej.

I to jest poprawne działanie.

[pemo0]

Zrobiłem tak jak napisał kolega gojgien i lusterko nie przyciemnia się, więc zostaje mi naprawa albo kupno drugiego

Edytowane 9 Kwietnia 2016 przez aston76

[karllo]

To albo masz walnięte lusterko (w to raczej wątpię ale różnie to bywa), albo coś źle podłączyłeś i źle robisz. Na pewno prawidłowo podłączyłeś +12V/masę do tych dwóch pinów? Zasłaniasz to oczko od strony szyby a w tym czasie świecisz latarką w oczko od strony lustra, powinno się powoli zacząć ściemniać.



Edytowane 2 Kwietnia 2016 przez karllo

[gojgien]

Odpuść sobie te swoje kombinacje i podłącz po prostu do zasilania lampki w podsufitce.

Plus jest tam stały od czasu jak masz zamki odblokowane i 2 masy, jedna też stała, która zapala lampkę jak przyciskiem oświecasz i do niej jeszcze przed włącznikiem podłączasz przewód z lusterka, oraz druga masa pojawia się czasowo, jak drzwi otworzysz.

Tą omijasz.

Jeśli tak podłączysz to zapominasz o lusterku, a wszystko zadziała.

Nie wiem po co sobie tak życie utrudniasz, skoro najprostsze sposoby są najbardziej skuteczne.

A lekka zmiana koloru auta które w dzień jedzie za Tobą ma i tak znikome znaczenie.

Do tego dojdziesz w krótkim czasie.

[pemo0]

Po co mam zakładać to lusterko skoro może być uszkodzone, dlatego chcę to sprawdzić.

Czarny masa, szary plus, prosto z akumulatora, zasłaniam tylne oczko i nic dodatkowo świecę w przednie też nic się nie dzieje.

Edytowane 9 Kwietnia 2016 przez aston76

[gojgien]

Zasłonić trzeba przednie, a świecić w tylne....

Przednie to te w plastiku, w stronę przodu auta. Tylne to te od strony zwierciadła i zwrócone na tylna szybę. Tam świecimy.

Przyciemniać powinno się powoli i płynnie.

[krzysxx]

Lusterko fotochromatyczne - mam i ja.

Ponieważ instalacja była już poprowadzona i wtyczka była pod osłoną lusterka, zamówiłem lusterko fotochromatyczne za 25 PLN (+15 przesyłka).

Wymiana 2 minuty i wszystko działa elegancko.

Od siebie mogę dodać, że odłączyłem taśmę od czujnika deszczu przed demontażem lusterka (wcześniej ktoś pisał, żeby uważać na czujnik i taśmę przy ściąganiu lusterka) a po montażu nowego taśmę wpiąłem z powrotem.

Wszystko działa jak trzeba.
