Kamera cofania Scenic III Megane III


Rekomendowane odpowiedzi

Jeśli chcesz to mogę podesłać Ci schemat. Takich emulatorów wykonałem sobie i znajomym już kilka. Większość jeszcze na starych AVR'ach z CANem.



To podeślij schemat jak możesz.Rezygnuję z modułu kamery bo nie mam ESP więc nie zależy mi na wyświetlanych statycznych liniach na ekranie.

Masz jeszcze ramkę która jest wysyłana przy wykryciu wbicia wstecznego?

Odnośnik do komentarza
Udostępnij na innych stronach

Jakiś regulator z Vin do ok 20V żeby był odporny, Vout 5V.

Trochę pasywki wokół.

Procek z CANem, np http://pl.farnell.com/stmicroelectronics/stm8af5286uay/mcu-8bit-stm8-24mhz-vfqfn/dp/2469635

albo http://pl.farnell.com/stmicroelectronics/stm8s207c8t6/mcu-8bit-stm8-24mhz-lqfp-48/dp/1683825

Albo cokolwiek do czego masz narzędzia.

Transreveiver: http://pl.farnell.com/microchip/mcp2551-i-sn/ic-can-transceiver-hi-speed-smd/dp/9758569



Chyba że zwyczajny procek bez CANa i http://pl.farnell.com/microchip/mcp2515-i-so/can-controller-spi-1mbps-soic18/dp/1292239 ale to wychodzi drożej.



Noty aplikacyjne są ogólnodostępne.

Odnośnik do komentarza
Udostępnij na innych stronach

Tak jak kolega Qbak napisał procek z CAN ja akurat wole AVR 90CAN128 bo mam ich kilkanaście w tzw. "szuflandi" chodź bez wątpienia STM jest tańszą alternatywą.

Do tego regulator napięcia 5V od biedy może być np. 7805 (przy założeniu, że zadbasz o wszelkie przepięcia i zbudujesz układ zasilania zgodnie ze sztuka automotive)

Transceiver CAN 82C250 z NXP plus układ zabezpieczeń.

Odnośnik do komentarza
Udostępnij na innych stronach

  • 1 miesiąc temu...

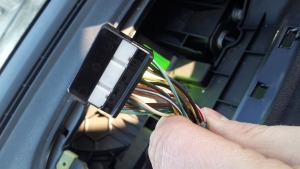

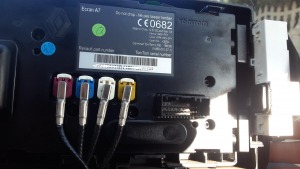

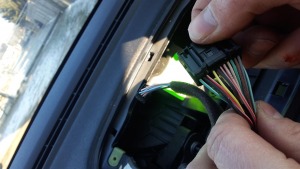

Witam, krótkie pytanie. W sobotę rozbierana była navi i inne plastiki. Niestety nie udało się dostać do wnętrza navi z racji (niemożliwości?) wyjęcia przewodów. Dodatkowo trudno było zdjąć jeden plastik i odnaleźć pewną wiązkę. Czy ta navi posiada wyjście i pierwszą wiązkę do modułu kamery? (modułu i dalszych wiązek nie ma na pewno). Pytanie czy obsłuży kamerę i czy kable które są na zdjęciu to część pierwszej wiązki?




Odnośnik do komentarza
Udostępnij na innych stronach

Na zdjęciach bardzo ciężko ocenić jakie przewody wchodzą pod poszczególne numery.

Tu masz rozpiskę:

http://megane.com.pl/topic/44547-kamera-cofania-scenic-iii-megane-iii/page__view__findpost__p__475769

Jeśli masz zajęte piny 18,19,20 to masz instalację kamery wchodzącą do navi. Gdzie potem idzie i jak się kończy tego nie wiem.

Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 miesiące temu...

Według zdjęcia masz instalacje pod kamerę 1 część.PIN szary żółty i czarny (20 19 18) na drugim zdjęciu to widać.

Wymontuj schowek pasażera i szukaj wolnej prostokątnej wtyczki 7 pinowej.



Dodano: 18 mar 2017 - 20:57

Trochę to trwało ale efekt chyba warty włożonej pracy :D






Edytowane przez dyzol
Odnośnik do komentarza
Udostępnij na innych stronach

Tak dokładnie, zrobiłem moduł który wysyła ramkę can do wyswietlacza po wykryciu ramki wstecznego.

Kamera chinczyk w miejsce oswietlenia tablicy rejestracyjnej.

Jedyna wada to to że obraz jest dosyć ciemny.

Kiedyś chyba pisałeś że da sie cos z tym zrobic?

Wyświetlacz z 2010 posiadał elektronikę odpowiadającą za konwersje sygnału analogowego na cyfrowy :D

Odnośnik do komentarza
Udostępnij na innych stronach

Tak da się rozjaśnić obraz, kamerę w ekranie aktywowałeś clipem ? wtedy obraz robi się jaśniejszy

Ja rozjaśniałem renault commanderem jest tam opcja od jasności ekranu

Bym musiał podejrzeć ramki co wysyła do ekranu

Edytowane przez cinas
Odnośnik do komentarza
Udostępnij na innych stronach

1 + PO ZAPŁONIE ZABEZPIECZONE BEZPIECZNIKIEM

4 MASA ELEKTRYCZNA PRAWEJ BELKI DESKI ROZDZIELCZEJ

5 MASA ELEKTRONICZNA GÓRNEJ LEWEJ BELKI

6 SYGNAŁł CAN H

7 SYGNAŁ DIAGNOSTYKI K

12 SYGNAŁ CANL MULTIMEDIA GNIAZDO DIAGNOSTYCZNE

13 SYGNAŁ CANH MULTIMEDIA GNIAZDO DIAGNOSTYCZNE

14 SYGNAŁ CAN L

15 SYGNAŁ RECYKLING AIR BAG

16 + AKUMULATORA ZABEZPIECZONY > BEZPIECZNIK ALARMU
