Jestem na etapie zmiany radia w samochodzie (na takie z możliwością używania pendriva na panelu oraz BT). Po wyciągnięciu starego zobaczyłem typowe złącze fakra quadlock, bez niespodzianek. Niestety po 2012 renault zmieniło wtyczki do radia na inne.

I tutaj mam pytanie:

Co to za złącze zasilania ? Chyba podobne jest w daci po 2012roku

Co to za złącze poniżej ( 32 piny )? Jaki jest to typ złącza?

Czy ktoś z szanownych forumowiczów ma może rozpiskę pinów?

Edytowane 30 Maja 2014 przez kubaso

[cinas]

Tylko informacyjnie, będzie ciężko z schematem i rozpiską , z servisu należy wydębić

[kubaso]

Wiem gdzie znajde wtyczke do gniazda 32 pin - to chyba taka sama jak w Pioneer : AVIC - X9310

Zasilanie prawie na 100% takie jak w Dacia. Tylko te piny 32... Po co tyle w takim radiu...

Czy ma może ktoś serwisówkę np. z scenica z 2012 (lub 2013) roku, bo z niego jest to radio.



Dodano: 10 cze 2014 - 13:33

Informacyjnie dla innych osób które będą walczyć z tematem: wtyczka 32 piny jest taka sama jak w Nissanie Juke, a 12 pin taka jak w Daci.

Nie mam jeszcze rozpiski pinów, mam serwisówkę z Nissana - ale nie wiem czy to jest tak samo.

http://www.nicoclub.com/FSM/Juke/2012/AV.pdf



Dodano: 23 cze 2014 - 14:32

Dzisiaj byłem w serwisie (ASO). Typowa, do przewidzenia, odpowiedź na każde pytanie: jaki jest VIN auta... ( a skąd ja mam znać VIN dawcy radia <_< ), to jest inne... no sprawdzenie 100 PLN...

Zatem pozostaje mi liczyć na pomoc kolegów z Forum.

Pogrzebałem trochę w necie, jest coś na hiszpańskim forum scenica, ale dośc mocno ukryte i podzielić się informacjami nie chcą. Trochę z forum Daci.

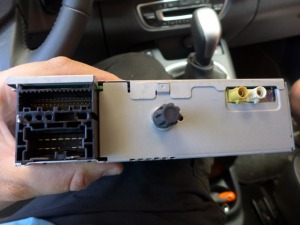

To tak, narazie mam fotki radia które chce wstawić (tył):

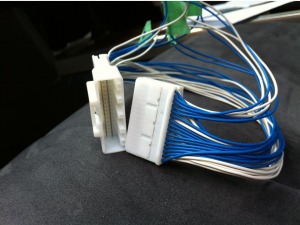

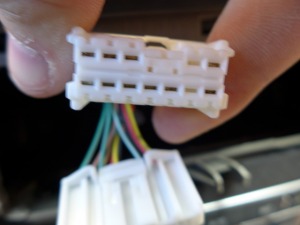

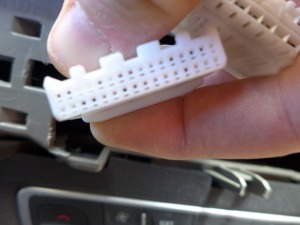

wiem że pasują dwie wtyczki, jedna jak z Daci 12pin, a druga to 32 pin (wiem że produkuje je firma Tyco, ale gdzie kupić takie samo złącze to już nie wiem)

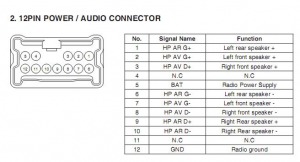

Zakładam że rozpiska wtyczki 12 pin jest taka:



Nie znam rozpiski złącza 32 pinowego, i tutaj proszę o pomoc. Takie radio jest montowane w nowych megankach, scenicach. Może ktoś zna lub wie który to rysunek w VISU?

[Wenel]

Daj znać jak Ci poszło i czy wszystko działa (USB, tagi z MP3, BT). Też noszę się z wymianą radia na model z USB, ale Twoje problemy z podłączeniem ostudziły mój entuzjazm :unsure:

[meganecoupe02]

USB pokazuje nazwy katalogów i utworów.

Jak włożysz pendrive do slotu to jest możliwość wyboru źródła dźwięku: Albo urzadzenie BT, albo USB.

Fajna sprawa, ja sobie kupiłem mini pendrive 8gb i można powiedzieć, że zmieścił się pod klapką (klapka się prawie zamknęła. Nie widać z zewnątrz, że tam soć jest wsadzone i nie przeszkadza też w grzebaniu w pojemniku przed lewrkiem zmiany biegów.

[kubaso]

HA!

Mam rozpiskę pinów - 32 i 12 (tych co potrzebuje). Jak sprawdzę że działa wrzucę na forum.



Dodano: 20 sie 2014 - 11:09



To teraz walka dalej. Może ktos ma rozpiskę pozostałych pinów? Niemożliwe aby nikt nie miał...(no chyba że renault to auto tylko dla dziadków którzy nic nie dłubią przy nim)



Witam,

Z sukcesem udało mi się zamienić podstawowe radio (bez BT, płaskie) na radio z BT i USB (radio pochodzi z renault scenic III,R-Plug&Radio+, obecnie wyświetlacz mozajkowy - wcześniej kreskowy), tzn. działa, ale:

1. sterowanie z manetki przy kierownicy nie działa do końca prawidłowo, tzn. nie działa "rolka" i 2 guziki. Czy może mieć na to wpływ inny układ kabli idących do wyświetlacza?

2. pod jakie piny złącza 32 pinowego podłączone są dodatkowe gniazda USB i jack? Czy istnieje możliwość podłączenia do tego radia gniazd chinch jakie zostały mi po starym?

[Woytus]

Co Ci jeszcze brakuje??

[kubaso]

W sumie to tak:

- wtyczka 32 piny: gdzie podłącza się C-Boxa lub dodatkowe złącza pod wejścia - mam wejścia Chinch ze starego radia i może da się podpiąć bezpośrednio do radia. Czy da się podpiąć zmieniarkę? Czy jest tam wyjście na dodatkowy głośnik środkowy w deskę ( radio Bose )

W sumie to chce w pełni rozpracować tą kostkę, może przyda się innym na przyszłość, w necie raczej nędza informacyjna jeśli chodzi o wtyczki 32/12 pin do renault...

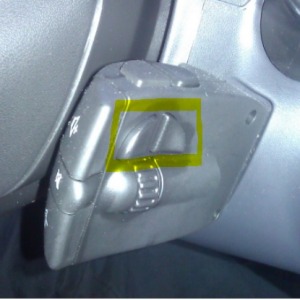

- mam jeszcze problem ze sterowaniem z manetki przy kierownicy : nie działa mi rolka i 2 przyciski, nie wiem czy jest to kwestia kabli - ich innego ułożenia czy jakaś elektronika w manetce

Wszelkie informacje są dla mnie ważne i z góry dziękuje



Dodano: 15 wrz 2014 - 21:27

Porównałem manetki w różnych modelach megane 3. Jednak wszystko OK, przy podstawowym radiu było wiecej przycisków które stały się zbędne

Edytowane 16 Września 2014 przez aston76

[Karst]

Porównałem manetki w różnych modelach megane 3. Jednak wszystko OK, przy podstawowym radiu było wiecej przycisków które stały się zbędne

Mam fabrycznie radio z BT i USB takie jak na zdjęciu z pierwszego postu i rolka w manetce jest i działa, jakie przyciski Ci nie działają?

A skoro już udało Ci się podłączyć to skąd wziąłeś wtyczkę 12pin? Chciałem wyciągnąć sygnał z głośników żeby podłączyć subwoofer i myślę jak tu zrobić przejściówkę bez grzebania w fabrycznej kostce.

[kubaso]

W podstawowym radiu są dodatkowe przyciski - których nie ma w r-plug&radio+

Kostkę jak pisałem - dostaniesz np. z przejściówki do radia daci (oryginalne radio - kostki iso). Ja tak dostałem z alle...

[S-Driver]

No wlasnie jak tu wpiac się z subwooferem? Jedyne rozwiązanie jakie mi przyszło do głowy to lekko na ciąć te przewody wchodzące do kostki radia i przylutowac. A ma ktoś schemat kolorów tej kostki który jest lewy/prawy tyl?

[Karst]

A faktycznie, takich przycisków nie mam. Co do kostek to mi są potrzebne dwie 12pin - jedna do wpięcia do radia i druga odwrotna do wpięcia w oryginalną kostkę. Z tego co wyszukałem na Allegro to przejściówka do zestawu głośnomówiącego zawiera obie te kostki.



No wlasnie jak tu wpiac się z subwooferem? Jedyne rozwiązanie jakie mi przyszło do głowy to lekko na ciąć te przewody wchodzące do kostki radia i przylutowac.

Ja chciałem dwie kostki 12pin zlutować i od razu wyprowadzić z tego kable do subwoofera, w ten sposób miałbym gotową przejściówkę bez nacinania oryginalnych kabli. Kolorów nie ma opisanych, ale jest schemat kostki kilka postów wyżej.

[kubaso]

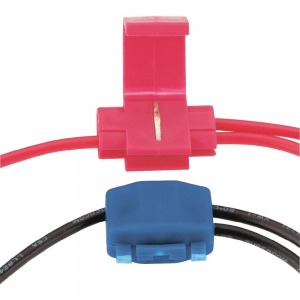

Co do sub-a : to kombinowanie jest raczej przerostem formy nad treścią. Nie chcesz ciąć oryginalnych kabli to zastosuj szybkozłącze kablowe i tyle, delikatnie tylko natnie oryginalny przewód.

Cały pomysł z takim montażem sub-a to wg. mnie raczej moło trafny pomysł. Bas będzie dominował nad pozostałymi tonami, ciężko wysterować. Jeżeli montuje się bas to raczej na jednym wzmacniaczu z głośnikami, lub na parę ale z dobrym sterowaniem dźwiękiem z procesora lub radia. W megance (jak i u mnie) to regulacja jest delikatnie ujmując: symboliczna.

Co do koloru kabli - tam jest kostka 12 pin, z tego 2 skrajne to zasilanie, 2 puste i pozostaje ci tylko 8 kabli. Wypniesz kostkę z radia i zobaczysz kolory...a jak jesteś nazbyt leniwy to dobrze przyjrzyj się schematowi:

Mój odnośnik

i przecież tam są symbole kolorów kabli ;)

Edytowane 23 Września 2014 przez kubaso

[Karst]

O takich szybkozłączach nie słyszałem wcześniej, zastanowię się nad takim rozwiązaniem.

Co do suba, znalazłem hiszpańskie forum Renault, na którym kilka osób podłączyło subwoofer pod oryginalne radio w Megane III i są zadowoleni z rezultatu. Nie liczę na super efekty, chciałem tylko aby było chociaż trochę basu, bo w standardowym nagłośnieniu nie ma go prawie wcale. A dodanie suba to może nie najlepszy ale chyba najprostszy sposób.

[S-Driver]

No to juz mam wszystkie potrzebne rzeczy do podłączenia. Dziś oglądałem te szybkozlaczki i stwierdzam że są zbyt wielkie żeby je zastosować w tym miejscu (przy kostce radia) bo byłyby potrzebne aż 4. Ja się przymierzam jednak do nacinania i lutowania
