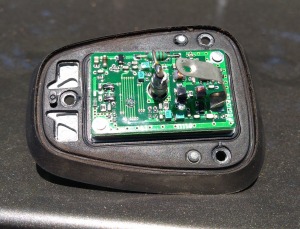

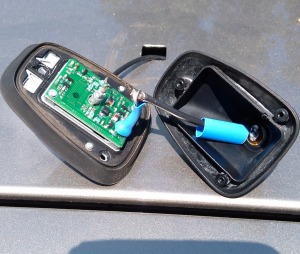

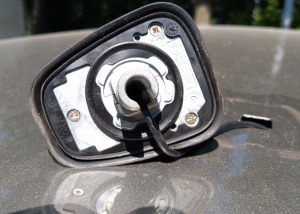

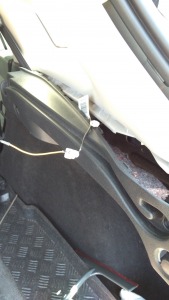

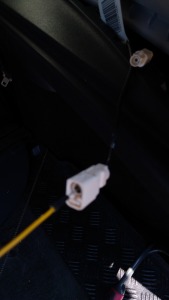

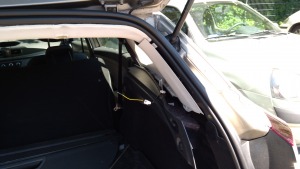

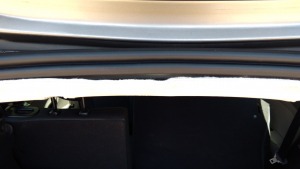

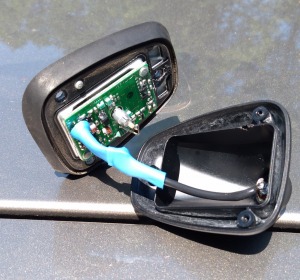

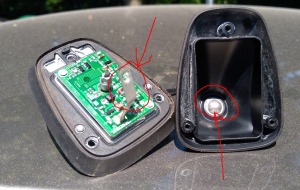

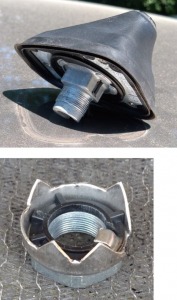

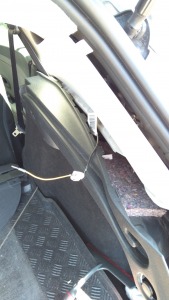

Witam wszystkich, odświeżam temat słabego odbioru radia Megane III Grandtour. Wypisują tu niektórzy przedziwne porady, ale nie przesłał żadnych zdjęć z naprawy anteny, a właściwie gniazda antenowego. Bardzo długo wkurzał mnie słaby odbiór, gubienie zasięgu, szumy, itd... aż dzisiaj to w końcu naprawiłem, że śmiga aż miło. Na fotkach przedstawiona została usterka, mianowicie jak dostaniemy się do gniazda, zdjęcie plastikowej osłony, po prawej stronie bagażnika (ślizg rolety), a najlepiej po obu stronach odsłaniamy górna tapicerkę - podsufitki, delikatnie aby jej nie pozałamywać i aby weszły obie dłonie z kluczem 22 mm do śruby  która dokręca podstawę anteny (foto śruby i podstawy). Luzujemy trochę przewodu antenowego i wyjmujemy podstawę wraz z uszczelkami, odkręcamy od spodu 3 wkręty i ukazuje się cała elektronika i niespodzianka :-) Mianowicie do styku gdzie wkręcamy bat anteny dotyka - powinna dotykać, sprężynująca blaszka (na foto nikt o tym nie wspomniał w żadnym wątku). Niestety patent ten jest nieskuteczny, są tam za duże luzy, nie dociska tak jak powinna. Przylutowałem do blaszki i styku 5cm przewód, zaizolowany koszulką termokurczliwą, blaszka również w izolacji (foto) aby przypadkiem nie zrobić zwarcia do płytki z elektroniką. Całość ponownie poskładać po upewnieniu, że wszystko działa jak należy. To u MNIE była cała przyczyna, SPRĘŻYNUJĄCA SŁABO DOCISKAJĄCA BLACHA DO STYKU BATA ANTENY. Pozdrawiam i życzę udanych napraw. (czas naprawy 20 min) Ten krótki żółty przewód to "drut-antena" wpięta do przewodu antenowego celem sprawdzenia czy radio dobrze odbiera, na nim też super odbierało.













  • +1 1

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Dzięki za świetny opis. Czasem gubi mi zasięg niektórych stacji ale tylko poza miastem. Być może Twój sposób jakoś to polepszy. W wolnej chwili sprawdzę.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

@darek-jas
Od ponad 3 lat nie zrobiłem porządku z szumami i słabym łapaniem stacji radiowych.

Mam nadzieję że Twój opis problemu sprawdzi się także u mnie

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

W naprawie anteny Megane 2 było wielokrotnie.

Czy w tym wzmacniaczu nie ma przypadkiem drugiego obwodu dla GSM?.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

przy okazji tematu, jaki jest gwint anteny w M2? 5mm, czy 6mm?



Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Muszę wykręcić i zmierzyć - nie pamiętam.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

U mnie odbiór radia się poprawił jak wyciągnąłem ładowarkę usb z gniazda zapalniczki.... ech....

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Po zastosowaniu metody z tematu odbiór poprawił się znacząco, jednak u mnie (niefabryczne radio) nadal pojawiają się zaniki podczas jazdy (pewnie ukształtowanie terenu )

Do tej pory sprawdziłem przewód antenowy, wtyczki, łączenie przewodu i zasilanie wzmacniacza, wszystko OK.Sprawdzę jeszcze dłuższą antenę (na pewno coś poprawi), ew.podmianka wzmacniacza (org.to chyba inna epoka) na samym końcu inne radio, chociaż obecne w poprzednim aucie działało wyśmienicie, a antena była wewnętrzna...









Udostępnij ten post


Link to postu
Udostępnij na innych stronach

dłuższy bacik nic nie pomógł (podobno zakres fm najlepiej obsługuje antena o dł.72cm) .Na jakimś forum ktoś zastosował antenę cb/fm i poprawiła odbiór znacznie (może chodzi o jakośc anteny?) ,pozostaje podmianka wzmacniacza (chociaż mój wygląda idealnie i reaguje na odłączenie zasilania) oraz podmianka radia,ale to już ostateczność...

Chciałem także podmienić przewód,ale nie mogę dobrać się do mocowanie kabla w podsufitce.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
41 minut temu, piter1114 napisał:

X

Z długością to prawda. Wystarczy, że omomierzem sprawdzisz ciągłość żył. Mierzysz przed wzmacniaczem, a zwierasz-rozwierasz wtyczkę do radia. Nie musisz nic więcej rozbierać.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Napisano (edytowany)

jeszcze jako uzupełnienie

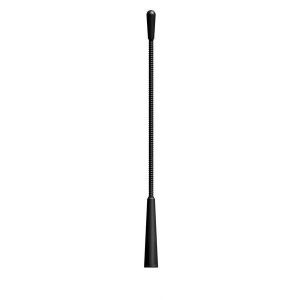

w/g firmy UNICON (interpretacja własna) optymalna antena dla MG2 wygląda tak jak na foto, ma 431mm ( charakterystyczne zwoje ) stosuje się ją dla układu ze wzmacniaczem antenowym. Jeśli stosuje się samą antenę bez wzmacniacza ma ona dł.721mm i cewkę u podstawy (foto).Jeśli ktoś ma problemy z odbiorem i chciałby poprawić jakość sygnału i ma zamiar wymienić antenę, chyba warto zainteresować się produktami tej firmy, ceny są dobre, opinie także.

/Zdjęcia są przykładowe/













Edytowano przez piter1114

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Napisano (edytowany)
Dnia 14.05.2018 o 23:36, darek-jas napisał:

Witam wszystkich, odświeżam temat słabego odbioru radia Megane III Grandtour.

Zrobiłem wszystko wg Twego opisu, ale w SCIII, bo też mi radio słabo odbiera.

W SCIII jest trochę inna elektronika i 8 wkrętów, ale to nie przeszkadza w niczym.

W samej antenie wszystko jest OK, przy radiu (wtyczka) też jest OK.

Złącze dobrze dolega, jeszcze je lekko przesmarowałem smarem miedzianym (ten brązowy kolor).



Niestety - u mnie to nie pomogło i dalej mam słaby odbiór. Już nie wiem, gdzie szukać...





Edytowano przez mrarek

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

U mnie znaczącą poprawił się odbiór stacji radiowych po połączeniu tej blaszki przewodem (w/g opisu z 1-szego postu) ale nadal to nie to czego oczekiwałem.Pojawiło się sporo stacji, których wcześniej nie łapałem,ale nadal radio gubi zasięg podczas jazdy.Także sprawdziłem przewód, wtyczki, zasilanie, antenę. Pozostało do wymiany wzmacniacz (reaguje na wył.zasilania) i radio (mała czułość, selektywność). Trochę  wszystkie te przypadki wskazują raczej na kiepską instalację antenową w autach.U jednych lepiej stacje łapie tylko oryginalne radio, a u innych radio gra b.dobrze na samej antenie bez wzmacniacza. Dzisiaj spotkałem się z podobnym przypadkiem w opel astra 3, radio gubiło syg.podczas jazdy, diagnoza : złamany bacik anteny i wszytko gra.W renault może być milion różnych przyczyn...

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Blaszka odbiera sygnał z anteny. Jak przyłożyłem antenę gwintem bezpośrednio do blaszki, to poprawy sygnału nie było.

Zatem domniemuję, że nawet jakbym też połączył przewodem, to efekt byłby ten sam.



Stały dwa SCIII obok siebie. Z takimi samymi radiami. Jeden łapał odległe stacje, a mój nie łapał. Zatem nawet najsłabsza wersja radia (taką mam) wyłapuje odległe stacje.

Czekam na dalsze pomysły, bo pozostaje mi już chyba tylko rwać cały kabel antenowy :)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

jeśli do wzmacniacza dochodzi zasilanie i nadal nic, to stawiam na uszkodzony wzmacniacz,

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Czy dochodzi zasilanie - tego nie sprawdzałem.

Wystarczy włączyć radio i sprawdzić napięcie?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

chodzi oczywiście o zasilanie wzmacniacza antenowego, nie wiem jak to jest w SCENIC III ,ale pewnie jeden z przewodów ze stopki anteny to zasilanie 12v.Wtyczka pewnie w podsufitce.12v podawane oczywiście po uruchomieniu radia

  • +1 1

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

OK muszę wiec sprawdzić.

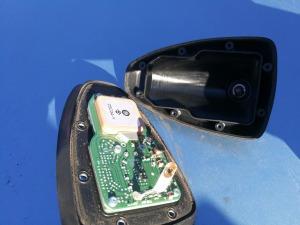

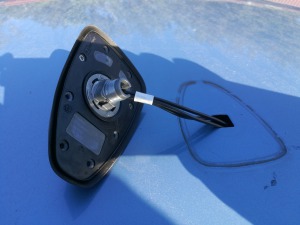

Na razie widzę (na pierwszym foto widać), że do elektroniki włażą 3 przewody.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

No i po wymianie anteny.

Odbiór bardzo nieznacznie lepszy. Zamontowałem oryginalną antenę RENAULT.

Stacje, które w słabszej wersji wyposażenia SCIII grały super, w mojej (niby lepszej wersji wyposażenia) grają słabiej, szumią.

Roczniki aut te same, model radia ten sam.
Why?



Udostępnij ten post


Link to postu
Udostępnij na innych stronach
34 minuty temu, mrarek napisał:

Why?

Ja wymieniałem antenę 3x, praktycznie niezauważalna poprawa, połączony na stałe "grzybek" anteny ze wzmacniaczem, minimalna poprawa, podmianka radia, żadna poprawa, nowy przewód antenowy (całe szczęście nie przeciągałem go na stałe) żadna poprawa.

U mnie pozostaje już tylko wymiana wzmacniacza antenowego (obecny wydaje się,że działa) i być może (na dworze zimno już się robi) jakieś próby z masą auta. Okazało się,że poprawa lutów obudowy gniazda radia (mimo,że gniazdo miało masę) minimalnie poprawiło odbiór, no i dotykanie ręką anteny także poprawia odbiór, tu chyba także chodzi o masę. Ale generalnie pomysły mi się kończą...

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Z tą ręką u mnie jest tak samo - dotykam to jest trochę lepiej

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Panowie ja uważam, że przyczyna jest zupełnie inna. Nie wiem czy Wam wiadomo, ale od paru lat jest tzw. lutowanie bezołowiowe w ramach tzw. ekologii. Lutowanie to powoduje, że po paru latach występują tzw. zimne luty i zaczynają się problemy, polegające na braku styku/słabym styku. Należy wówczas użyć spoiwa lutowniczego z dodatkiem ołowiu i poprawić wszystkie podejrzane luty lub luty na tych elementach, które powodują błędną/gorszą pracę całego urządzenia.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
3 godziny temu, tomrud napisał:

od paru lat

moje ma 14  :) ale tak na poważnie, zimne luty po jakimś czasie zdarzały się także wcześniej.Problem  polega na tym,że jeśli myślimy o płytce wzmacniacza antenowego, to druk , ścieżki i punkty łączeń są tak małe,że poprawianie lutów to niezłe wyzwanie graniczące z cudem ,więc należy chyba pomyśleć bardziej o wymianie wzmacniacza.W moim przypadku pozostała już tylko wymiana wzmacniacz, ew.problemy z masą lub (do czego skłaniam się coraz bardziej) podmiana wzmacniacz od innego modelu, lub kupno dobrego gotowca czyli, wzm+antena. Czy komuś w ogóle w tych modelach radio odbiera idealnie? brak zaników syg. , brak szumów, możliwość odbioru słabych stacji itp. ?
