Megane III phI Sposób na podłączenie wideo rejestratora MINI 0806S z funkcją parkingową (stałe 12V) w Renault Megane 3

[Piotrekb8484]

Hej, działa w końcu te stale 12 z bezpieczników ?? Moze ktoś pomoże musze sie wpiąć z wideo rejestratorem ( tryb parkingowy) Stale 12 do bezpiecznika nr.27? A po zapłonie ktory  ? Nie mam niestety miernika.



Z góry dziękuję i pozdrawiam





[jabrze]

F27 jest po włączeniu zapłonu, czyli w czasie jazdy. Napięcie stałe jest na kilku bezpiecznikach np F23 niewykorzystany jak nie ma haka.

Ważnym jest, żeby zasilacz do kamery się wyłączał poniżej 11,8 V dla trybu parkingowego nagrywającego cały czas. Bez tego kilka dni i nie odpalisz auta.

Prędzej w opisie masz inne możliwości połączenia.

[Preus]

Dnia 15.05.2020 o 20:01, andrzejm36 napisał:

a ja dzisiaj podpiąłem kamerkę pod bezpiecznik nr. 18 / schowek pasażera, lampka sufitowa itd.   Megane 3 ph3 /. I to mi pasuje gdyż już po naciśnięciu na pilota aby otworzyć auto kamera startuje i wyłącza się jakąś minutę po zamknięciu i opuszczeniu auta .



A jaki miałeś adapter zasilania, na 3 kable do stałego zasilania i po zapłonie + masa? Jeśli tak to rozumiem że do bezpiecznika nr 18 podpiąłeś kabel pod zasilanie po zapłonie?

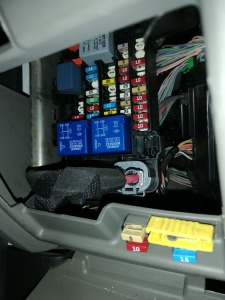

W moim przypadku układ bezpieczników jest taki jak w pierwszym poście tego wątku. Poniżej zdjęcie:





Mam do podpięcia adapter zasilania 70 mai z 3 kablami. Stałe zasilanie chcę podpiąć do bezpiecznika F23.

Pytanie gdzie podpiąć kabel zasilania po włączeniu zapłonu - czy do bezpiecznika F18 10A BT3 Bezpiecznik: oświetlenie podręcznego schowka pasażera (168) – oświetlenie bagażnika z lewej strony (509) itd. czy do bezpiecznika F7 5A 15RP Bezpiecznik: elektrycznie sterowane zewnętrzne lusterko wsteczne
po stronie pasażera (240). uzupełniając baypasy nowymi bezpiecznikami 2x3A lub 2x5A.

Edytowane 5 Stycznia 2021 przez Preus

[Szczotka75]

Informacyjnie w ramach pomocy komuś, kto już pokusił lub pokusi się zakupić lusterko z androidem i ma wątpliwości jak je podłączyć: Moje to obdpeak d50. Adapter zasilania ma trzy przewody: masa (czarny), ACC (czerwony) i B+ (żółty). Masa to wiadomo przykręcamy do jakiejś śrubki. ACC wpinamy przy pomocy bypassa w miejsce bezpiecznika 25 (po zapłonie). B+ też bypassem wpinamy w miejsce bezpiecznika 27 (stałe zasilanie).

Edytowane 14 Lipca 2021 przez Szczotka75

[thom1234]

Odświeżę temat.

Montuje w mojej megance 3 kamerę 70mai z takim kablem -> https://pl.aliexpress.com/item/1005001307886622.html?spm=a2g0o.detail.1000023.4.18d3411ctMAl4n

Tam są trzy kable i tak jak napisał @Szczotka75 montujemy to w odpowiednie wejścia bezpieczników.

Moje pierwsze pytanie jest związane z rodzajem bajpassu. Jaki bajpass będzie pasował z tych wymienionych tutaj? -> https://www.wideorejestratory24.pl/jaka-przejsciowka-do-bezpiecznikow
- ATC

- ATS

- MINI

- MICRO2

?

Pytanie drugie - czy do każdego bajpassu wkładamy 2 bezpieczniki - jeden oryginalny (jaki był podpięty) oraz drugi? (jaki rodzaj?)



@Preus Gdzie w końcu podpiąłeś kabel zasilania po zapłonie? Znalazłem rozpiskę bezpieczników -> https://fuseandrelay.com/renault/megane-3.html
Zastanawiam się gdzie byłoby najlepiej.





[aniewa]

30 kwietnia kolega @szymciu777 podał właściwy rozmiar bezpieczników w kabinie. Są to bezpieczniki o rozmiarze ATS. Do bypasu wkładasz oryginalny bezpiecznik i drugi np. 5A o tym samym wymiarze.

[szymciu777]

W dniu 1.12.2021 o 22:06, thom1234 napisał:



@Preus Gdzie w końcu podpiąłeś kabel zasilania po zapłonie? Znalazłem rozpiskę bezpieczników -> https://fuseandrelay.com/renault/megane-3.html
Zastanawiam się gdzie byłoby najlepiej.





Ja podpiąłem się u siebie:
Do gniazda tylnej zapalniczki po zapłonie

Do elektroklamki bagażnika i świateł na postoju ?

[Preus]

W dniu 1.12.2021 o 22:06, thom1234 napisał:



@Preus Gdzie w końcu podpiąłeś kabel zasilania po zapłonie? Znalazłem rozpiskę bezpieczników -> https://fuseandrelay.com/renault/megane-3.html
Zastanawiam się gdzie byłoby najlepiej.

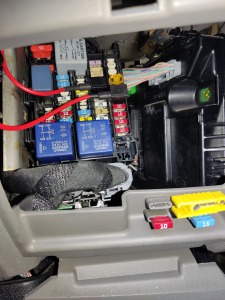

Długo kombinowałem w różnych konfiguracjach ale nie udało mi się zrobić tego jak należy. Końcowy układ zamieściłem na zdjęciu. Kamera działa w trakcie jazdy jak i zaraz po odblokowaniu samochodu. Tryb parkingowy niestety już nie.

Do bezpiecznika F7 5A 15RP Bezpiecznik: elektrycznie sterowane zewnętrzne lusterko wsteczne po stronie pasażera (240) podpiąłem żółty przewód ACC po włączeniu zapłonu. Do bezpiecznika F18 10A BT3 Bezpiecznik: oświetlenie podręcznego schowka pasażera (168) – oświetlenie bagażnika z lewej strony (509) itd. podpiąłem czerwony przewód VCC+ stałego zasilania.



W dniu 22.12.2021 o 13:38, szymciu777 napisał:

REGULAMIN Forum się kłania pkt 5.9 - Prezes



Czy mógłbyś wytłumaczyć jakie dokładnie oznaczenia mają te bezpieczniki?



[danioRM]

@aniewaSorki, że ciągle pisze do Ciebie, ale zawsze Twoje rady są pomocne.;)

Mam kamerkę 70MAI A800 i ten zestaw do trybu parkingowego, jest w końcu sposób aby kamerka działała przez ten zestaw tak, aby nie wyładowywać aku?

Drugie pytanie, da się podpiąć kamerkę wsteczną aby włączała się automatycznie że wstecznym? W okolicy mam ciasne miejsca parkingowe, a to moje pierwsze kombi, poza tym pierwsze auto ogólnie ?

Dziś naprawiłem gniazdo zapalniczki i w moim aucie zapalniczka traci zasilanie dokładnie 1min po jego zablokowaniu przez system keyless go, więc tutaj się nie podepnę..

[aniewa]

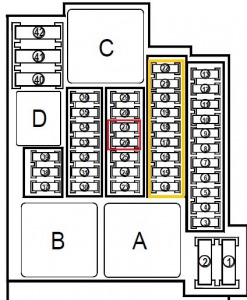

Na rysunku w czerwonym prostokącie zaznaczyłem bezpieczniki które mają stały plus czyli ciągłe zasilanie. W żółtym prostokącie są bezpieczniki na których pojawia się napięcie po otwarciu drzwi i podczas jazdy.

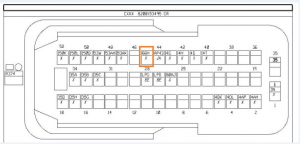

Zasilanie tylnej kamerki podłącz pod przewód zasilający światła cofania. Najbliżej  znajdziesz go w dużym  szarym złączu pod osłoną słupka przedniego kierowcy. Z pinu 45 tego złącza wychodzi szary przewód do świateł cofania.







[elf]

Kupiłem rejestrator w lusterku i mam problem z podpięciem, aby się załączał po włożeniu dyskietki a wyłączał po jej wyjęciu lub uruchomieniu silnika i zgaszeniu.

Obecnie mam podpięty pod bezpiecznik nr. 18

Po otwarciu drzwi, bagażnika uruchamia się i chodzi tak długo aż nie zgaśnie oświetlenie licznika, a to trwa gdzieś ok. 5 min. jak nie więcej (nie mierzyłem)

Nie ma potrzeby, aby nagrywał się np. zamknięty już garaż.

Jest jakaś możliwość podpięcia tak jak wspomniałem na początku ..?

[Juras386]

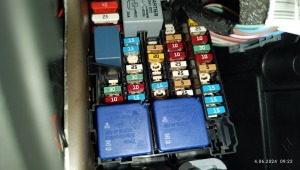

Sorki za odgrzewanie kotleta ale mam mały dylemat. Co prawda nie podłączam zasilania kamerki a zasilanie modułu wiązki elektrycznej haka. Instrukcja zakłada podłączenia plusa pod akumulator, ale ja nie chce mieć tam stałego plusa więc wymyśliłem że podłączę to pod plus po zapłonie w gnieździe bezpieczników za pomocą baypasa. I tu mały dylemat, przewód plusowy do wiazki haka jest zabezpieczony bezpiecznikiem 10A, czy jak podepnę baypass z dwoma bezpiecznikami 10A w jedno z gniazd które zakreśliłem kołkiem gdzie jest zabezpieczenie takim właśnie bezpiecznikiem to nic się nie spali? Wszak do tego obwodu będzie podłączony kolejny odbiornik prądu. Okazało sie też że sloty gdzie nie mam bezpiecznikow są puste, bezpiecznik po włożeniu w puste miejsca po prostu wypada, nic go tam nie trzyma. wyjątkiem jest slot ktory oznaczyłem kołkiem pod bezpiecznikiem 15A. Aaa, czy lepiej taki nowy odbiornik prądu zabezpieczony bezpiecznikiem 10A podłączać pod obwód też z bezp. 10A czy może lepiej pod np 25A?

Edytowane 4 Lipca 2024 przez Juras386

[Uprox]

W dniu 17.09.2022 o 07:38, aniewa napisał(a):

Na rysunku w czerwonym prostokącie zaznaczyłem bezpieczniki które mają stały plus czyli ciągłe zasilanie. W żółtym prostokącie są bezpieczniki na których pojawia się napięcie po otwarciu drzwi i podczas jazdy.



Zasilanie tylnej kamerki podłącz pod przewód zasilający światła cofania. Najbliżej  znajdziesz go w dużym  szarym złączu pod osłoną słupka przedniego kierowcy. Z pinu 45 tego złącza wychodzi szary przewód do świateł cofania.







Czy zasilanie F18 (oświetlenia wewnętrznego) jest ciągle aktywne podczas pracy silnika? Podpiąłem bypas ACC+ do niego, i kamera wyłącza mi się po jakimś czasie podczas jazdy, ok. dziesięć, kilkanaście minut? Stały prąd mam podpięty pod F23, tryb parkingowy aktywny, więc jest ok. Kamerka 70mai A500S, zaktualizowana.

PS. na rysunku F27 jest zasilanie stałe, a kilka postów wyżej kolega jabrze pisał, że po zapłonie???

Edytowane 8 Lutego przez Uprox

[aniewa]

1 godzinę temu, Uprox napisał(a):

Czy zasilanie F18 (oświetlenia wewnętrznego) jest ciągle aktywne podczas pracy silnika?

Według schematu jeden przekaźnik zasila całą gałąź zaznaczonych bezpieczników, między innymi ABS, wyświetlacz z temperaturą i zegarkiem, oświetlenie schowka przed pasażerem, czujnik opadów itp. Wymienione urządzenia powinny pracować cały czas podczas jazdy.

[Uprox]

Problem rozwiązany, stały plus podpiąłem pod F27, a plus po zapłonie pod F25, tak jak zrobił któryś z kolegów wyżej. Kamera włącza się dopiero po włożeniu karty, przedtem uruchamiała się wraz z centralnym zamkiem.

Edytowane 15 Lutego przez Uprox
