Megane III phI Sposób na podłączenie wideo rejestratora MINI 0806S z funkcją parkingową (stałe 12V) w Renault Megane 3

Recommended Posts

Sposób na podłączenie wideo rejestratora MINI 0806S z funkcją parkingową w Renault Megane 3.

Na początek będzie potrzebne:

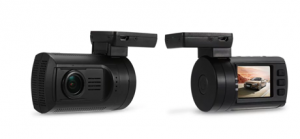

1. Wideo rejestrator MINI 0806S który według mnie ma najlepszy w tym momencie stosunek ceny (ok.300 zł) do jakości i co najważniejszy jego obudowa pozwala na dyskretny montaż w samochodzie.


Poniżej macie przykładowy film pokazujący możliwości tej kamerki w zestawieniu do GoPro 3+

(https://www.youtube.com/watch?v=LcBFieaLxFY)

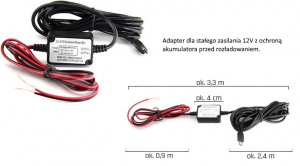

 2. Adapter zasilania z portem micro-usb do podłączenia lokalizatora do instalacji na stałe 12V.


Jego główną zaletą jest ochrona akumulatora przed rozładowaniem. Jeśli napięcie w akumulatorze spadnie poniżej krytycznego zakresu adaptera ten automatycznie odłącza kamerę od zasilania. Adapter jest bardzo mały. Można go zakupić na Allegro, Ebay-u, Aliexpress, Orllo itp.

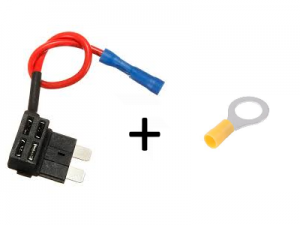

3. Gniazdo rozdzielacz, bypass (bajpass) MINI do instalacji w skrzynce elektrycznej z dodatkowym bezpiecznikiem oraz oczko masowe do podłączenia kabla masowego.




Generalnie montaż wideo rejestratora nie jest trudny. Ja zacząłem pracę od zdjęcia uszczelki z drzwi oraz zaślepki bocznej po stronie kierowcy w celu poprowadzenia kabla połączeniowego od adaptera który został umiejscowiony w skrzynce bezpieczników do kamery przy szybie. Kabelek zasilania wideo rejestratora poprowadziłem w słupku pod uszczelką w taki sposób aby nie kolidował z kurtynami powietrznymi.

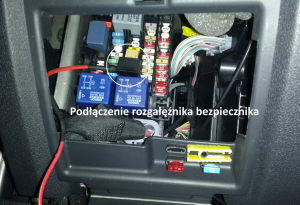

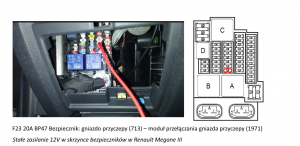

Następnie do zasilania adaptera wykorzystałem slot bezpiecznika F23 który po zmierzeniu w moim autku ma stałe 12V - idealne do wideo rejestratora z trybem parkingowym.

5a4e40e5f0896_Rozganikbezpiecznika.thumb.png.9e1ab6f2e7d52de1e22165e6635985ef.png     12V_.thumb.png.cba24ea24554c6f104f14e022b50b5ba.png

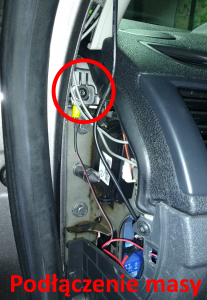

Kabel masowy podłączyłem do śruby do której jest bardzo dobry dostęp po zdjęciu bocznej zaślepki od strony kierowcy. Wykorzystałem do tego kupione wcześniej oczko masowe.

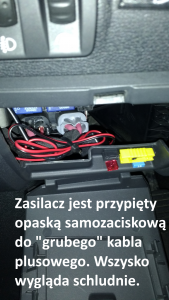

Zasilacz zamontowałem na jednym z dwóch kabli zasilania przypinając go opaską samozaciskową.

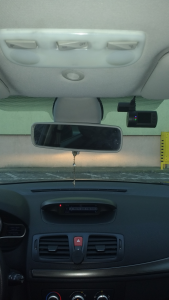

Najważniejsze to umiejscowienie kamery w odpowiednim miejscu aby osłona pod lusterkiem nie przysłaniała pola widzenia kamery z lewej strony oraz aby kamera była zamontowana na odpowiedniej wysokości w celu zachowania dyskrecji. Na zdjęciu poniżej widać jak wygląda to u mnie. Efekt końcowy jest według mnie rewelacyjny.  Nie dużym kosztem mam fajny wideo rejestrator który dyskretnie rejestruje wszystko to co się dzieje przed moją maską bez zbędnych kabli.

5a4e40fab1833_Wntrze.thumb.png.699c6fe6e687c9d759547b06195546bf.png5a4e411d6204d_Zewntrz.thumb.png.12d5011e9ab2744de457d4d53589be54.png

To rozwiązanie można śmiało wykorzystać do podłączenia CB RADIA gdyż bezpiecznik zamontowany w 23 slocie fabrycznie to 20A. Trzeba pamiętać że na rynku są dwa adaptery 1,5A i 2,5A na wyjściu. Ja zakupiłem ten słabszy gdyż tylko taki był dostępny w tym czasie z portem microusb. Dla wideo rejestratora jest wystarczający. Jednak gdybym chciał np.: podłączyć jeszcze telefon to już mogłoby być kiepsko :-)

  • +1 2

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Też dzisiaj montowałem i mam pytanie, jak wcisnąć kabel pod podsufitkę, żeby niezawodnie się trzymał? Niby siedzi, ale niezbyt pewnie i boję się, że podczas jazdy może się wysuwać. Można tę podsufitkę jakoś mocniej odchylić palcami bez ryzyka połamania/odkształcenia czegoś?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Dnia 4.01.2018 o 16:03, personalTM napisał:

Dla wideo rejestratora jest wystarczający. Jednak gdybym chciał np.: podłączyć jeszcze telefon to już mogłoby być kiepsko

Gratuluję pomysłu z wykorzystaniem bezpiecznika gniazda przyczepy.

Przypuszczam, że 1,5 i 2,5A to różne radiatory na tym samym półprzewodniku.

Pobór prądu przez ten rejestrator w takim zasianiu jest niewielki. Spokojnie można podłączyć jeszcze smartfona dając na plusie w szeregu opornik 1,5 ohma/2W.

Ładowanie jego będzie wolniejsze, ale pomimo używania (np nawigacja) bilans będzie dodatni.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Hej,

Dzięki za podrzucenie pomysłu :) ja zamówiłem na ali gotowy zestawik:

https://pl.aliexpress.com/item/ABS-Universal-Car-DVR-Ekskluzywny-Box-Adapter-Zasilania-DC-Kabel-Zasilaj-cy-3-metr-12-V/32854160576.html?

Jak dojdzie to montuje kamerkę :) Czy ciągnąłeś kabel przez słupek?

Co do podsufitki to jak montowałem kabelek od mikrofonu to dało radę odchylić ją bez problemu i nic nie czuję żeby latało.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Ja podpiąłem się po światło że schowka. Dołożyłem dodatkowe gniazdo zapalniczki które zamontowałem za schowkiem. Nie ma tam stałego napięcia. Po minucie odłącza prąd. Ale w moim przypadku to zaleta bo kamerę na noc odłączam. Kabel puściłem w slupku a od strony pasażera a następnie wcisnąłem przewód pod podsufitkę przy szybie.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Cześć, dziękuję za dobry tutorial. Ja jednak chciałbym aby kamera była zasilana cały czas, ostatnio uszkodzono mi samochód na parkingu w dzień, dlatego F23 do końca nie rozwiązuje mojego problemu.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

@_FRYT_ nie boisz się o wyładowanie aku?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Podpinasz pod stały dowolny plus i masz zasilanie ciągłe. F23 ma stałe.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
12 minut temu, pbet napisał:

@_FRYT_ nie boisz się o wyładowanie aku?

Większość wideorejestratorów z funkcją parkingową przestaje działać przy obniżeniu napięcia akumulatora poniżej 11,8V, czyli dokonamy jeszcze rozruchu silnika.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
19 minut temu, pbet napisał:

@_FRYT_ nie boisz się o wyładowanie aku?

Nie, nie przesadzajmy, prąd takiej kamerki jest znikomym w trybie parkingowym.

20 minut temu, kwansterp napisał:

Podpinasz pod stały dowolny plus i masz zasilanie ciągłe. F23 ma stałe.

Jesteś pewien, kolega napisał że tylko po zmierzchu co by miało sens z obserwacji /dziś pierwszy dzień z kamerką/.



Udostępnij ten post


Link to postu
Udostępnij na innych stronach

W trybie parkingowym ok. Myślałem, że chcesz non stop nagrywać.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Podepnę się pod temat.

Mam w aucie MIO J85 - poprzedni właściciel po prostu wpiął się wtyczką zapalniczki do gniazdka zapalniczki z tyłu (wiadomo odcina prąd).

Ja planuje zamontować to: MIO MiVue SMARTBOX II https://allegro.pl/oferta/mio-mivue-smartbox-ii-zasilacz-trybu-parkingowego-6840252968



Stały + podepnę pod F23 (SKORO TAM JEST STAŁY + I NIE ODCINA), masę wiadomo !

Ale czy ktoś z was wie pod którym bezpiecznikiem jest napięcie po zapłonie ? Ten zasilacz ma 3 kable (stały+, +po zapłonie, masa).



Udostępnij ten post


Link to postu
Udostępnij na innych stronach

W zależności od wersji powinien być bezpiecznik F25, lub żółty przewód z zasilania cewki przekaźnika ogrzewania tylnej szyby, lub z żółty przewód włącznika tempomatu lub z żółty przewód z zasilania usterka fotochromatycznego.

  • Like 1

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Napisano (edytowany)

F23 mam wolny.



Zastanawia mnie F26 - 10A BP26 Bezpiecznik: moduł sterujący wspomaganiem nawigacji (662) – wyświetlacz video (1127) – zmieniarka płyt kompaktowych (1272) – klawiatura multimediów (1657) - też mam wolny a nie mam nawigacji w aucie - radio na jedna płytę, nie wiem o jaka klawiaturę chodzi (radio odpala się po zapłonie).



Albo: F27 - 20A BP1H Bezpiecznik: radioodtwarzacz (261) – moduł sterujący dźwigni automatycznego hamulca parkingowego (1216) (nie mam automatycznego ręcznego) - mam tam wpięty bezpiecznik 20A chyba od radia

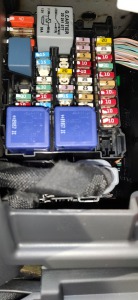

F39 od składanego DACHU MAM WOLNY - A NIE MAM SZYBERDACHU.
